在现代制造业中，激光打标技术因其高精度、非接触性和永久性标记优势，被广泛应用于产品标识、追溯和装饰。然而，传统激光打标机通常依赖于固定夹具和预编程路径，难以应对不规则工件（如曲面零件、异形部件或尺寸多变的物体）的定位需求。这些工件往往形状复杂、位置多变，导致标记位置偏差、效率低下，甚至产品报废。视觉定位激光打标机方案通过集成机器视觉系统，实现了对不规则工件的自动识别、定位和精准打标，显著提升了生产柔性和质量。

本文将详细介绍这一方案的原理、实施步骤、优势及应用，并针对常见问题提供解答。

方案原理与组成

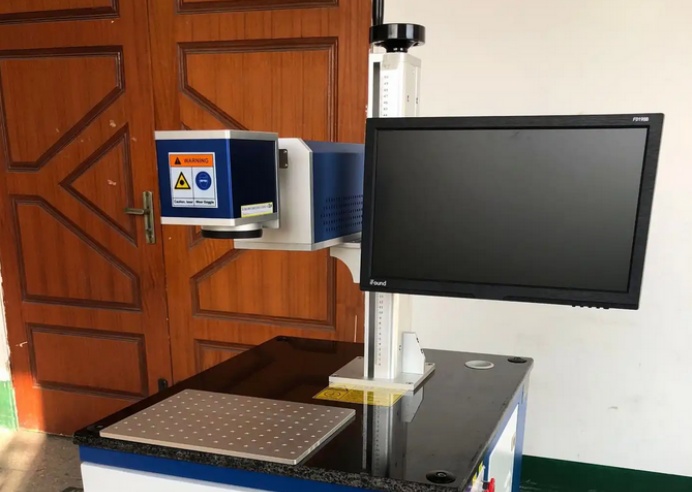

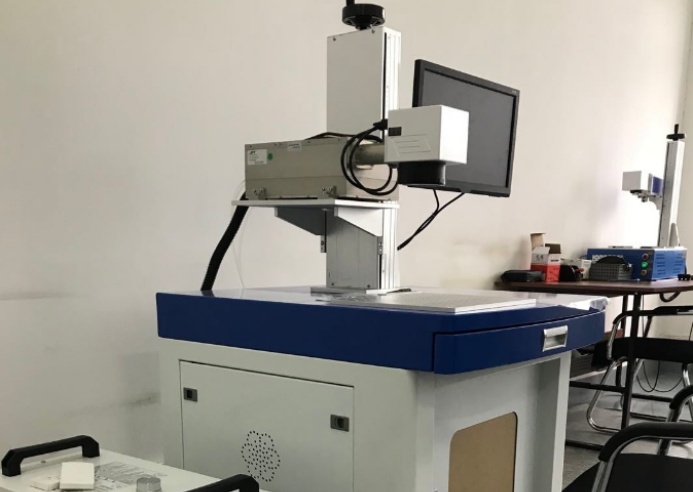

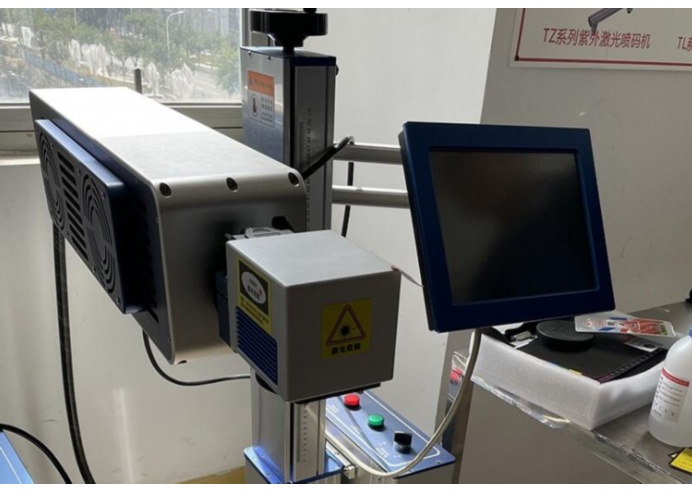

视觉定位激光打标机是一种结合了高分辨率工业相机、图像处理软件和激光打标头的智能系统。其核心在于利用视觉系统实时捕捉工件图像，通过算法分析特征点（如边缘、孔洞或特定图案），计算出工件的位置、角度和形状偏差，进而动态调整激光打标路径。整个过程包括三个关键步骤：图像采集、定位分析和激光执行。

首先，在图像采集阶段，工业相机（通常为CCD或CMOS类型）安装在打标工位上方或侧方，配合适当的光源（如环形LED灯）以确保图像清晰度。相机拍摄工件图像后，传输至图像处理软件（如Halcon或OpenCV库）。软件通过预处理（如灰度化、滤波）和特征提取，识别工件的关键坐标和方向。例如，对于不规则曲面工件，软件可能采用3D视觉技术或模板匹配算法，补偿因视角和变形导致的误差。

其次，在定位分析阶段，系统将视觉数据与预设打标图案进行坐标转换，生成精确的激光路径。这涉及到坐标系标定（如世界坐标系与图像坐标系的映射），确保激光头能根据工件实际位置动态调整焦点和扫描范围。对于高度不规则的工件，系统可能集成多相机或旋转平台，实现多角度定位。

最后，在激光执行阶段，打标头根据调整后的路径进行标记，激光参数（如功率、频率和速度）可根据材料特性（如金属、塑料或陶瓷）自动优化。整个流程可在秒级内完成，支持小批量、多品种生产，无需人工干预。

实施步骤与优势

实施视觉定位激光打标机方案需分步进行：设备选型、系统集成、测试优化和部署维护。在设备选型中，需根据工件尺寸、打标精度（通常可达±0.1mm）和生产速度选择相机分辨率（如500万像素以上）、激光类型（如光纤激光器）及软件平台。系统集成时，通过通信协议（如EtherCAT或TCP/IP）将视觉?？橛氪虮昕刂破髁?，确保数据同步。测试阶段，使用样本工件验证定位准确性和打标质量，并通过迭代优化算法参数。

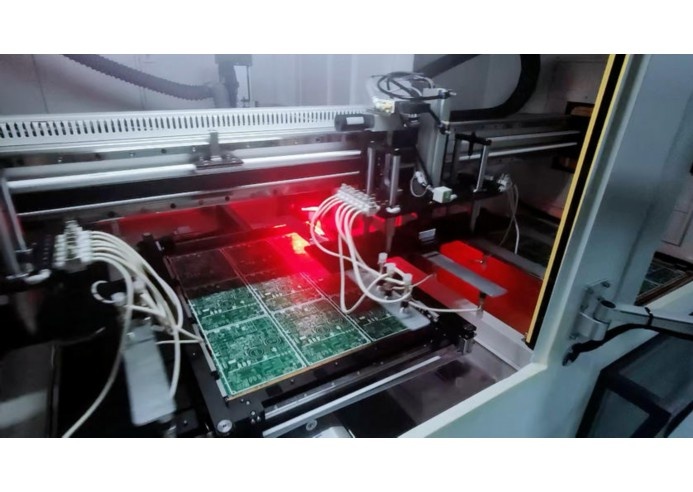

该方案的主要优势在于高适应性和效率提升。对于不规则工件，传统方法需定制夹具或人工定位，耗时且易出错；而视觉定位系统能自动补偿位置偏差，减少setup时间，提高生产线吞吐量。同时，它支持复杂图案打标，如曲面上的二维码或logo，增强产品追溯性。应用领域广泛，包括汽车零部件（如发动机曲轴）、电子元件（如PCB板）、医疗器械（如植入物）和珠宝加工，其中工件常呈曲面或异形。

此外，该方案降低了人力成本和对操作员技能的依赖，通过数据记录和分析，还可实现质量监控和预测维护。例如，在汽车行业，视觉定位系统能确保每个零件上的标识符清晰可读，符合行业标准。

结论

视觉定位激光打标机方案为解决不规则工件打标难题提供了高效、灵活的解决方案。它融合了机器视觉的智能识别与激光技术的精准执行，推动了工业自动化和智能制造的发展。随着人工智能和3D视觉技术的进步，未来这一方案将进一步提升精度和适用范围，帮助企业在竞争激烈的市场中保持优势。制造商在采用时，应结合自身需求，选择可靠的供应商并进行充分测试，以最大化投资回报。

常见问题解答（FAQ）

1.什么是视觉定位激光打标机？它与传统激光打标机有何区别？

视觉定位激光打标机是一种集成机器视觉系统的智能设备，通过相机实时捕捉工件图像，自动识别位置和形状后调整激光打标路径。与传统激光打标机相比，它无需依赖固定夹具或预编程坐标，能自适应不规则工件，提高定位精度和灵活性。传统设备通常用于标准形状工件，而视觉版本适用于多变生产环境，减少人工干预和误差。

2.视觉定位系统如何应对高度不规则的曲面工件？

系统采用高级图像处理算法，如3D视觉或变形补偿技术，通过多角度拍摄或点云分析，捕捉曲面工件的三维特征。软件计算曲率变化后，动态调整激光焦点和扫描轨迹，确保标记在曲面上均匀清晰。例如，结合旋转平台或多相机阵列，可覆盖工件全角度，避免因视角导致的失真，实现毫米级精度。

3.实施这种方案需要哪些关键设备和软件？成本大约是多少？

关键设备包括高分辨率工业相机（如500万像素以上）、适当光源（如LED环形灯）、激光打标头（如光纤或CO2激光器）、以及控制单元。软件方面，需图像处理平台（如Halcon或自定义算法）和打标控制软件。成本因配置而异，基础系统约10万-30万元人民币，高端版本（含3D视觉）可能超过50万元。建议根据工件复杂度选择，并考虑维护和培训费用。

4.这种方案的打标精度如何？是否会受环境光线影响？

精度通?？纱铩?.1mm或更高，取决于相机分辨率和算法优化。环境光线可能影响图像质量，但系统通过可控光源（如红外或偏振光）和软件滤波（如自适应阈值处理）来抵消干扰。在实施时，建议在稳定光照环境下运行，并定期校准，以确保长期可靠性。对于高要求应用，可添加防护罩或使用多光谱相机提升抗干扰能力。

5.视觉定位激光打标机方案在成本效益方面如何？适合中小企业吗？

该方案能显著降低人工成本和废品率，提高生产效率，长期看投资回报率高。对于中小企业，初始投资可能较高，但可通过?？榛渴鸹蜃饬薹窠档兔偶鳌＠?，选择基础视觉系统搭配通用激光器，成本可控，且能快速适应小批量订单。建议先进行试点项目，评估生产效率提升幅度，再决定规?；τ?。许多供应商还提供定制化方案，帮助中小企业实现柔性生产。

本文共计约1500字，涵盖了视觉定位激光打标机不规则工件方案的全面介绍，并针对常见疑问提供实用解答。如果您有更多具体需求，建议咨询专业供应商以获取定制建议。
