光纤激光焊接机气体?；ぜ际踅馕?/h1>

来源：博特精密发布时间：2025-11-18 01:00:00

光纤激光焊接机作为现代制造业中的关键设备，凭借其高能量密度、高精度和快速加工等优势，广泛应用于汽车、航空航天、电子和医疗器械等领域。在激光焊接过程中，气体?；ぜ际跏侨繁：附又柿康暮诵幕方谥?。它通过向焊接区域注入?；て?，有效防止熔融金属与空气中的氧气、氮气等发生反应，从而避免氧化、气孔和裂纹等缺陷，提升焊接接头的强度和美观度。

本文将从气体?；さ淖饔?、常用气体类型、气体流量与喷嘴设计、应用中的关键技术要点以及未来发展趋势等方面，对光纤激光焊接机气体保护技术进行详细解析。

一、气体保护的作用

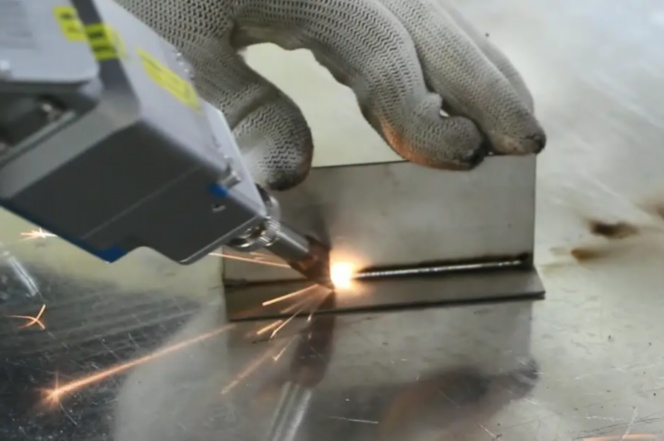

在激光焊接过程中，高温会使金属熔化并形成熔池。如果熔池暴露在空气中，空气中的氧气和氮气会与熔融金属发生化学反应，导致氧化、氮化等问题，进而产生焊接缺陷，如气孔、夹渣或焊缝发黑。气体?；ぜ际跬ü诤附忧蛐纬梢徊愣栊曰蚧钚云迤琳?，隔绝空气，确保焊接过程的稳定性。其主要作用包括：

1.防止氧化：?；て迥苡行Ц衾胙跗?，避免金属氧化物生成，提高焊缝的耐腐蚀性和机械性能。

2.稳定电弧和熔池：在某些情况下，?；て逵兄谖旨す庥盏嫉壤胱犹宓奈榷ǎ跎俜山?，优化焊缝成形。

3.冷却作用：部分气体（如氦气）还能对焊缝区域进行适度冷却，防止过热变形。

4.提升外观质量：通过减少氧化和飞溅，?；て蹇墒购阜毂砻娓饣?、均匀，满足高端应用的外观要求。

二、常用?；て謇嘈图把≡?/h2>

?；て宓难≡袢【鲇诤附硬牧?、工艺要求和成本因素。常见气体包括惰性气体（如氩气、氦气）和活性气体（如二氧化碳、氮气），或它们的混合气体。

1.氩气（Ar）：作为最常用的惰性气体，氩气密度高于空气，能有效覆盖焊接区域，防止氧化。它适用于不锈钢、铝合金和钛合金等材料的焊接，尤其在高反射性材料中表现优异。但纯氩气可能导致焊缝熔深较浅。

2.氦气（He）：氦气导热率高，能增加焊缝熔深和焊接速度，适用于厚板焊接或高导热材料（如铜合金）。缺点是成本较高，且密度低，需较高流量才能有效?；?。

3.二氧化碳（CO?）：作为一种活性气体，CO?可提高电弧稳定性和熔深，常用于碳钢焊接。但可能增加飞溅和氧化风险，故常与氩气混合使用。

4.混合气体：例如氩气与氦气的混合可兼顾熔深和?；ばЧ浑财肷倭慷趸迹ㄈ鏏r+2-5%CO?）的混合气体在碳钢焊接中能减少飞溅，提高效率。对于铝合金，氩氦混合气体可优化焊缝质量。

选择气体时，需综合考虑材料特性（如铝合金对氧气敏感，需高纯度惰性气体）、焊接厚度（厚板可选氦基气体）和工艺目标（如追求外观或强度）。

三、气体流量与喷嘴设计的关键参数

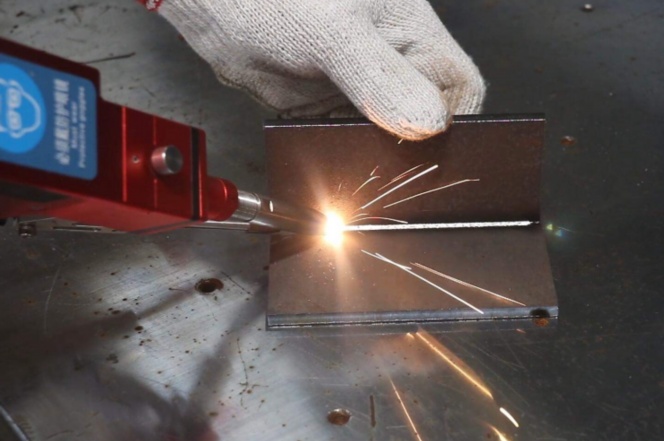

气体?；さ男Ч唤鋈【鲇谄謇嘈?，还与流量、喷嘴设计和气流模式密切相关。不当的参数设置可能导致保护不足或浪费。

1.气体流量：流量过低无法形成有效屏障，使空气侵入；流量过高则可能扰乱熔池，产生湍流，甚至导致焊缝缺陷。通常，流量范围在10-25L/min之间，需根据焊接速度和材料调整。例如，铝合金焊接需较高流量（15-20L/min），而不锈钢可略低。

2.喷嘴设计：喷嘴的形状和尺寸影响气流的覆盖范围和稳定性。锥形或圆柱形喷嘴常见，其内径需与激光束直径匹配，确保气体均匀覆盖熔池。多孔喷嘴可提供更广泛的气幕，适用于大面积焊接。喷嘴与工件的距离一般为5-15mm，过远会降低?；ばЧ赡鼙环山Χ氯?。

3.气流模式：层流气流比湍流更理想，因为它能形成稳定的气体层?？赏ü幼捌逋妇祷蚶┥⑵骼从呕鳌４送?，侧吹气体技术可用于辅助吹散等离子体，提升激光能量传输效率。

四、应用中的关键技术要点

在实际操作中，气体保护技术的成功应用需注意以下几点：

-气体纯度：高纯度气体（如99.99%以上）是避免污染的前提，尤其对于钛合金或航空航天部件，杂质可能导致焊缝脆化。

-环境控制：在开放环境中，需考虑风速影响，必要时加装防风装置。室内焊接应保持空气流通，避免气体积聚。

-实时监控：集成传感器和控制系统可监测气体流量和压力，及时调整参数。自动化系统能根据焊接条件动态优化保护效果。

-维护与检查：定期清洁喷嘴，防止堵塞；检查气体管路是否泄漏，确保供气稳定。

五、未来发展趋势

随着智能制造和绿色制造的推进，气体?；ぜ际跽鸥咝А⒒繁：椭悄芑较蚍⒄?。例如，开发新型混合气体以降低成本和环境影响；利用AI算法实时优化气体参数；结合物联网实现远程监控和预测性维护。此外，在新能源领域（如电池焊接），对气体?；さ木纫蠼?，推动技术创新。

总之，气体?；ぜ际跏枪庀思す夂附又柿康闹匾Ｕ?。通过科学选择气体、优化参数和精细操作，可显著提升焊接效率和产品可靠性。未来，随着材料和应用场景的扩展，这一技术将持续演进，为制造业注入新动力。

FAQ（常见问题解答）

1.问：为什么光纤激光焊接需要使用?；て?？

答：?；て逯饕糜诟艟掌械难跗偷?，防止熔融金属发生氧化、氮化等反应，从而避免气孔、裂纹和焊缝发黑等缺陷。它还能稳定熔池、减少飞溅，提高焊接接头的强度、耐腐蚀性和外观质量。

2.问：如何选择适合的?；て謇嘈停?/p>

答：选择?；て逍韪莺附硬牧稀⒑穸群凸ひ找?。例如，氩气适用于不锈钢和铝合金，提供良好?；?；氦气适用于厚板或高导热材料，增加熔深；二氧化碳常用于碳钢，但常与氩气混合以减少飞溅。建议参考材料供应商推荐或进行工艺试验。

3.问：气体流量过高或过低会有什么影响？

答：流量过低可能导致保护不充分，空气侵入焊接区，引起氧化缺陷；流量过高则可能扰乱熔池稳定性，产生湍流，导致焊缝不均匀或气体浪费。一般流量控制在10-25L/min，需根据具体应用调整。

4.问：喷嘴堵塞或损坏会影响焊接质量吗？

答：是的，喷嘴堵塞或损坏会破坏气流均匀性，导致保护不完整，进而引发焊缝氧化或气孔。建议定期检查和清洁喷嘴，确保其与激光束对齐，并保持适当距离（通常5-15mm）。

5.问：在户外或通风不良环境中，如何保证气体保护效果？

答：在户外需加装防风罩或使用高流量气体来抵消风速影响；在通风不良的室内，应确保局部排气，避免保护气体积聚造成安全隐患。同时，选择密度较高的气体（如氩气）可能更有效。必要时，可采用封闭式焊接室以实现最佳?；?。

上一篇：光纤激光焊接机冷却系统维护与故障分析

下一篇：焊接速度与功率匹配技巧详解
